Vitrage - EI30

PASSAGE LIBRE (largeur x hauteur maxi)

• 1144 x 2344 > Minimum : 784 x 1120
• Dimension vitrage : voir les côtes du passage de portemaxi du vantail : XX

TYPE DE VITRAGE

• Vitrage feuilleté 15 mm
• Vitrage isolant 1 face 15 et 19 mm (feu côté PVB)
• Triple vitrage isolant 19 mm (feu côté PVB)
• Contre-face : nombreuses possibilités

SUPPORT DE POSE

• Béton 2200 kg/3 ép mini 180 mm
• Brique et béton cellulaire 650kg/3 mini 180 mm

CARACTÉRISTIQUES TECHNIQUES

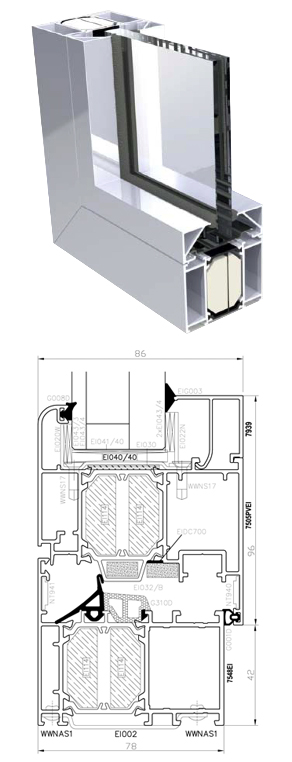

• Ossature en aluminium composée de 2 montants et deux traverses en aluminium
• La structure interne : trois chambres pour fixation
• Montants et traverse équipés de joints EPDM
• EI 30-15 mm 38 db RW et 37 db RA
• EI 30-19 mm, 19 SC 40 db RA

• Aluminium à rupture de pont thermique
• Ensemble double sens au feu sur 15 mm
• Ensemble sens au feu coté film PVB sur 19mm
• EI30, système à simple parclosage
• Montants et traverses simple et renforcés

OPTIONS

• Etanchéité ouvrage : soit mousse PU soit laine de roche et silicone feu
