Vitrage - EI60

DIMENSION PANNEAU (largeur x hauteur)

• 2460 x 1440
  • Surface maxi : 2.90 m2

TYPE DE PANNEAU

• composition : épaisseur 47 mm
• Cadre Promatech H 50 x 20 + âme laine de roche ép. 20 mm
• + sous parement en plaque Fermacell© ép. 12.5 mm
• + parement en tôle alu ép. 1 mm (assemblage des différentes couches par un collage en plein).

SUPPORT DE POSE

• Plancher béton armé 850 kg/m3 mini 200 mm
• Mur béton 650 kg/m3 mini 200 mm

CARACTÉRISTIQUES TECHNIQUES

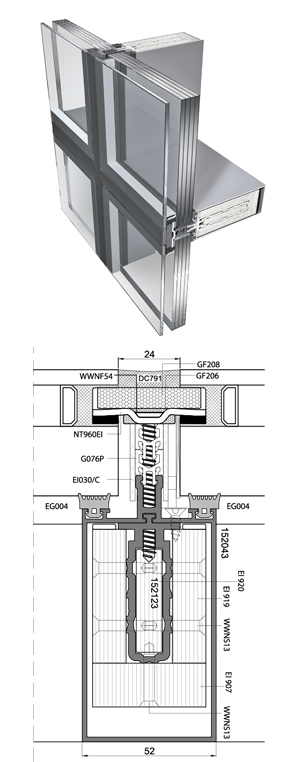

• Ossature du mur rideau est constituée de profils en aluminium d’épaisseur minimale de 1.8 mm
• Montants de section 85 x 52 et traverses de section 90.5 x 52

AUGMENTATION OU MINI

• Vitrage : largeur 1.2 < surface max 1.21 ou hauteur 1.2 < surface maxi 1.21
• Panneau plein : largeur 1.2 < surface max 1.21 ou hauteur 1.2 < surface maxi 1.21
