Acier > Jansen> Porte > 2 vantaux inégaux
Vitrage - EI60
PASSAGE LIBRE (largeur x hauteur maxi)
PORTE 1 VANTAIL : 1240 x 2500 mm
PORTE 2 VANTAUX : 2436 x 2500 mm
Larg. maxi semi-fixe : 433 mm, Larg. maxi principal : 1240 mm
Dim. principal supérieur au semi-fixe
PORTE 2 VANTAUX INÉGAUX : 433 > 1240 x 2500 mm
Surface autorisée à 50% de la partie vitrée de la porte par un panneau plein
TYPE DE PANNEAU
Possibilité de remplacer 1 tôle par 1 vitrage émaillé
Panneau 39 mm : 2 couches de plaque de plâtre ép. 18 mm + 2 tôles acier ép. 10/10mm avec surface maxi 1m2
Panneau 47 mm : 2 couches de Promatech H ép. 20 et 25 mm + 2 tôles acier ép. 10/10mm avec surface maxi 1m2
SUPPORT DE POSE
Béton armé >2200kg/n2 épaisseur >200 mm
Parois en béton plein et parpaings masse 1600Kg/m3 épaisseur >150mm
Béton cellulaire densité >500Kg/m3 épaisseur >150mm
Cloison légère
CARACTÉRISTIQUES TECHNIQUES
Parcloses à contours angulaires
Simple parclosage réalisé en profils acier clipsé sur des vis boutons
Parcloses associées à des bandes de fibre minéral étanchée par un cordon de silicone neutre
Possible association des parcloses aux joints EPDM et calage réalisé par deux cales d’assise

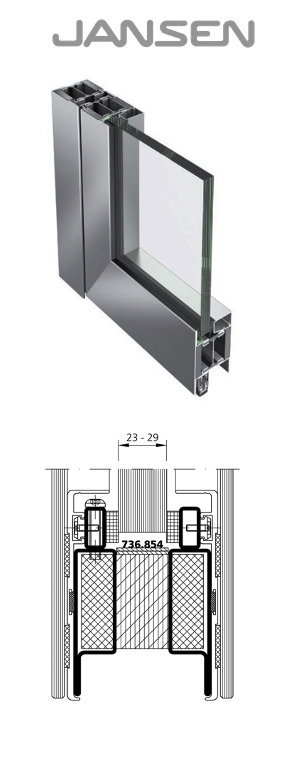

Ossature acier de la série JANISOL C4
2 profils acier extrudés reliés entre eux par renfort en « I »
Isolé par remplissage céramique
Assemblage par soudure
Téléchargements :
Fiche vitrage
PV N° 11-A-086
Plan technique DWG
