Acier > Forster> Porte > 2 vantaux inégaux

Vitrage - EI60

PASSAGE LIBRE (largeur x hauteur maxi)

  • PORTE 1 VANTAIL : 1430 x 2875 mm
Surface maxi vantail : 4 m2
  • PORTE 2 VANTAUX : 2820 x 2700 mm
Larg. maxi semi-fixe : 610 mm, Larg. maxi principal : 1410 mm Dim. principal supérieur au semi-fixe
  • PORTE 2 VANTAUX INÉGAUX : 610 > 1410 x 2700 mm
  • Dimension vitrage : voir les côtes du passage de porte

TYPE DE VITRAGE

  • Vitrage feuilleté 23 et 27 mm
  • Vitrage isolant 1 face 23 et 27 mm
  • Contre-face : nombreuses possibilités

SUPPORT DE POSE

  • Béton armé >2200kg/n2 épaisseur >200 mm
  • Parois en béton plein et parpaings masse 1600Kg/m3 épaisseur >150mm
  • Béton cellulaire densité >500Kg/m3 épaisseur >150mm
  • Cloison légère

CARACTÉRISTIQUES TECHNIQUES

  • Simple parclosage ou double par profil acier de 20 mm
  • Fixations par vis boutons
  • Jonction entre vitrages par bande par joints EPDM ou par un poteau pour jonction en ligne
  • Eléments de remplissages positionnés dans les angles par deux calles en bois de Hêtre

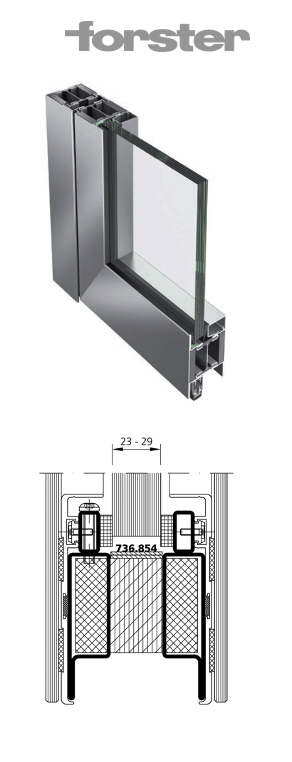

  • Ossature en profilé métallique thermiquement isolés de la série FUEGO LIGHT 60
  • Assemblage par soudure des 2 montants en acier + 1 traverse haute et 1 traverse basse
  • Fond de feuillure , les profils sont munis d’un joint intumescent
