Vitrage - EI60

DIMENSION VITRAGE (largeur x hauteur)

• 2500 x 1500
• 1500 x 2500

TYPE DE VITRAGE

• Vitrage feuilleté 23 et 27 mm
• Vitrage isolant 1 face 23 et 27 mm

SUPPORT DE POSE

• Béton armé densité 2200 Kg/m3
• Parois en béton plein et parpaing masse 1600 Kg/m3 et ép. >150 mm
• Béton cellulaire masse 550 Kg/m3 et une épaisseur >a 150 mm
• Cloison légère

CARACTÉRISTIQUES TECHNIQUES

• Renforts opposés au sens du feu
• Vitrage double sens au feu
• Simple ou double parclosage réalisé en profils acier clipsé sur des vis boutons
• Parcloses associées à des bandes de fibre minéral étanchée par un cordon de silicone neutre
• Possible association des parcloses aux joints EPDM et calage réalisé par deux cales d’assise

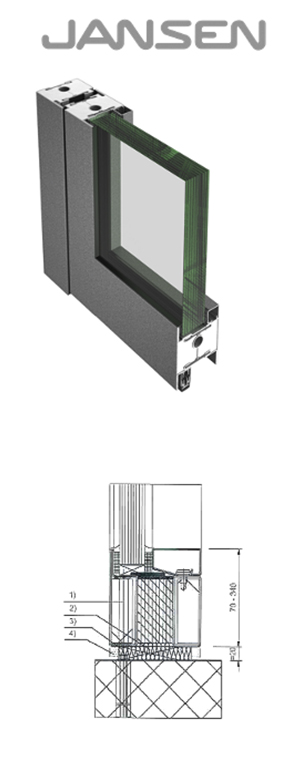

• Ossature acier de la série JANISOL 2
• 2 profils acier extrudés reliés entre eux par renfort en « I »
• Isolé par remplissage céramique
• Assemblage par soudure ou vissés mécaniquement
